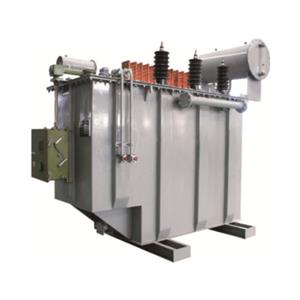

整流變壓器

2017/12/26

一、產品概述

整(zheng)流(liu)變(bian)壓器(qi)是(shi)整(zheng)流(liu)器(qi)的電(dian)(dian)(dian)源(yuan)變(bian)壓器(qi)，它(ta)的功(gong)能就是(shi)與整(zheng)流(liu)器(qi)一起(qi)，把交(jiao)流(liu)電(dian)(dian)(dian)變(bian)成(cheng)直(zhi)流(liu)電(dian)(dian)(dian)。很多(duo)電(dian)(dian)(dian)氣(qi)設備(bei)的直(zhi)流(liu)電(dian)(dian)(dian)源(yuan)是(shi)交(jiao)流(liu)電(dian)(dian)(dian)網(wang)通過整(zheng)流(liu)變(bian)壓器(qi)與整(zheng)流(liu)器(qi)所(suo)組成(cheng)整(zheng)流(liu)設備(bei)而得到(dao)的，它(ta)廣泛用于電(dian)(dian)(dian)化學電(dian)(dian)(dian)解、有(you)色(se)金屬冶煉、牽(qian)引、傳動、靜電(dian)(dian)(dian)除塵、直(zhi)流(liu)輸電(dian)(dian)(dian)、變(bian)頻及一般工(gong)業整(zheng)流(liu)電(dian)(dian)(dian)源(yuan)等領(ling)域。可根據(ju)用戶的各種要求(qiu)進行設計制(zhi)造二次(ci)繞組相位差7.5°、15°、30°，供6相、12相、24相、48相整(zheng)流(liu)用等各種機構形式的產品。主要執行GB/T18494.1-2001《變(bian)流(liu)器(qi)變(bian)壓器(qi) 第一部分：工(gong)業用變(bian)流(liu)變(bian)壓器(qi)》、JB/8636-1997《電(dian)(dian)(dian)力變(bian)流(liu)變(bian)壓器(qi)》標準。

二、結構特點

1.全斜步進接縫鐵心

從(cong)材(cai)料(liao)上我們選用(yong)了武鋼(gang)(gang)或日(ri)本(ben)新日(ri)鐵株式會社的高牌號取向硅(gui)鋼(gang)(gang)片，這些(xie)材(cai)料(liao)基本(ben)與國(guo)(guo)際發達國(guo)(guo)家使(shi)用(yong)的材(cai)料(liao)是一(yi)致的。在(zai)結(jie)構(gou)上采用(yong)了全斜接縫(feng)片型(xing)，上下夾件聯結(jie)采用(yong)低(di)磁鋼(gang)(gang)板的拉板結(jie)構(gou)，使(shi)鐵芯(xin)片上無(wu)孔無(wu)缺，鐵芯(xin)各截面(mian)磁通密度一(yi)致，無(wu)畸變，在(zai)剪(jian)切(qie)工藝上采用(yong)德國(guo)(guo)進口喬(qiao)格剪(jian)切(qie)線(xian)，控制剪(jian)切(qie)毛刺<0.02mm（標準<0.05為合格品）每米長(chang)度公差(cha)<0.2mm從(cong)而增加了疊片系數減小了對縫(feng)間隙，避(bi)免了鐵芯(xin)局部過熱，降低(di)了產品噪音(yin)及(ji)空載(zai)損耗和空載(zai)電流(liu)。

2.強抗短路能力的繞組

從材料(liao)上(shang)使用(yong)(yong)無氧(yang)銅電(dian)磁(ci)線，并使用(yong)(yong)國(guo)內知名廠家生產的產品，控制其ρ20℃<0.017241,另外控制其紙包絕緣的材料(liao)及松緊程度和絕緣結構,宗旨(zhi)是盡(jin)量使線圈具(ju)有較好的軸、輻向(xiang)穩定性，線圈采(cai)用(yong)(yong)小油隙(xi)，內外遮油板，導(dao)向(xiang)冷卻、硬(ying)紙筒結構，使結構緊湊過(guo)負荷能力、熱穩定能力有所提高(gao)，損耗也有所下降(jiang)。

3.免維護油箱

大型產(chan)品油箱(xiang)(xiang)采用(yong)折板(ban)(ban)式、盡量減少焊(han)縫，增加強度，做好正、負壓(ya)(ya)試驗(yan)以(yi)確保(bao)產(chan)品密封的(de)可(ke)靠性，在需要部位使用(yong)低磁鋼板(ban)(ban)或磁屏蔽(bi)以(yi)減少匯流(liu)導(dao)線(xian)的(de)磁場在箱(xiang)(xiang)壁上(shang)產(chan)生(sheng)附加損耗，可(ke)以(yi)避(bi)免變壓(ya)(ya)器油箱(xiang)(xiang)的(de)發熱。油箱(xiang)(xiang)經打(da)磨、酸洗磷化后在無塵、封閉的(de)車間內(nei)進行噴砂(sha)和噴漆工藝。根據(ju)用(yong)戶(hu)要求和使用(yong)場所，嚴格選(xuan)用(yong)油漆廠家和油漆品種，保(bao)證油箱(xiang)(xiang)長期內(nei)不會有銹斑產(chan)生(sheng)。

4.可靠的附件

有載分(fen)接(jie)開(kai)關(guan)選(xuan)用進口(kou)ABB公司、MR公司或長(chang)征一廠(chang)等國內知(zhi)名(ming)廠(chang)商(shang)，除要求有遠(yuan)程顯示外，還有遠(yuan)程控制接(jie)口(kou)。水冷卻(que)(que)器、冷卻(que)(que)風機、溫(wen)度控制器、控制箱、套管等均(jun)選(xuan)用國內知(zhi)名(ming)品牌(pai)，確(que)保產品本身和附件的長(chang)期可靠運行。

三、執行標準

GB1094.1-1996　　電力(li)變壓器總則(ze)

GB1094.2-1996　　電力變壓器溫升

GB1094.3-2003　　電力變壓器絕緣(yuan)水(shui)平(ping)和絕緣(yuan)試驗

GB1094.5-2003　　電力(li)變壓(ya)器承受短路(lu)能(neng)力(li)

JB-T 8636-1997   電力變流(liu)變壓(ya)器

JB/DQ2113－84 電化學用整流變壓器

四、型號及其含義
