一、產品介紹

輸配(pei)電系統從遙(yao)遠的發電廠(chang)(chang)將電能通(tong)過(guo)調節輸送給用(yong)(yong)(yong)(yong)戶，電能經高(gao)壓(ya)輸電線(xian)的傳輸，然后(hou)在幾級(ji)變(bian)電站降壓(ya)后(hou)，才能適合(he)(he)用(yong)(yong)(yong)(yong)戶使用(yong)(yong)(yong)(yong)。位(wei)于最終電力用(yong)(yong)(yong)(yong)戶附近的配(pei)電變(bian)壓(ya)器(qi)最終將電壓(ya)降到合(he)(he)適值。將電壓(ya)降低到電氣設(she)備工(gong)作電壓(ya)的變(bian)壓(ya)器(qi)稱為配(pei)電變(bian)壓(ya)器(qi)，該類變(bian)壓(ya)器(qi)作為日常照明(ming)和工(gong)廠(chang)(chang)動力用(yong)(yong)(yong)(yong)，一般低壓(ya)為0.4kV及(ji)以下(xia)(xia)。配(pei)電變(bian)壓(ya)器(qi)容量較小(xiao),一般在2500 kVA及(ji)以下(xia)(xia)，一次電壓(ya)也較低, 都在35 kV及(ji)以下(xia)(xia)。

二、產品特點

1.油箱

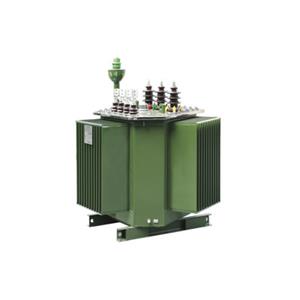

我公司(si)生產的(de)(de)S11-M、S13-M型全密封(feng)配電變(bian)(bian)(bian)壓(ya)(ya)器采(cai)用波紋油(you)箱，取消了(le)儲油(you)柜，波紋散(san)熱(re)片(pian)不但具有(you)冷卻(que)功能(neng)，而且具有(you)“呼吸”功能(neng)，波紋散(san)熱(re)片(pian)的(de)(de)彈性(xing)可以補償因溫度升降(jiang)而引起的(de)(de)變(bian)(bian)(bian)壓(ya)(ya)器油(you)體積(ji)的(de)(de)變(bian)(bian)(bian)化。由波紋油(you)箱本體的(de)(de)翅板(ban)作(zuo)為散(san)熱(re)脹縮元件，使變(bian)(bian)(bian)壓(ya)(ya)器油(you)與大氣完全隔離，外界水份和(he)空氣無(wu)法(fa)進入油(you)箱，從而減緩(huan)了(le)絕緣材(cai)料的(de)(de)老(lao)化速度，產品運(yun)(yun)行前不需作(zuo)吊心檢(jian)查，投入運(yun)(yun)行后免除維(wei)護與保養，極大提高了(le)變(bian)(bian)(bian)壓(ya)(ya)器運(yun)(yun)行的(de)(de)可靠性(xing)和(he)使用壽命(ming)。

2.鐵芯

鐵芯(xin)選用高導磁晶粒取向冷軋硅鋼片。鐵芯(xin)為新式鐵芯(xin)，全斜接縫迭積式鐵芯(xin)，其(qi)鐵芯(xin)柱為多級階(jie)梯的圓截面，鐵軛(e)與鐵芯(xin)為等截面。另外，S13-M型變(bian)壓器也可(ke)以選擇立(li)體卷鐵芯(xin)產品。

3.繞組

繞組采用瓦楞油(you)道，不浸漆工藝，緊縮帶綁扎；繞組均為同心式線圈；高壓(ya)繞組具有對應分接電(dian)(dian)壓(ya)要(yao)求的抽頭(tou)，引至(zhi)分接開(kai)關上，開(kai)關安(an)裝在(zai)郵箱上，   且需要(yao)切斷電(dian)(dian)源后方可(ke)變換分接電(dian)(dian)壓(ya)。

4.安全保護裝置

30～2500kVA變壓器(qi)裝有(you)壓力釋(shi)放(fang)閥；根(gen)據用戶需(xu)求(qiu)可安裝具有(you)報警和跳閘端子的氣體繼(ji)電器(qi)。

5.油溫測量裝置

變壓器(qi)均裝有玻璃(li)溫(wen)度(du)計的管(guan)(guan)座(zuo)，管(guan)(guan)座(zuo)設在郵(you)箱頂部(bu)，伸入油內120±10mm；1000～2500kVA變壓器(qi)裝有戶外式信(xin)號(hao)溫(wen)度(du)計。

三、執行標準

GB1094.1-2013 《電(dian)力變壓器 第(di)1部分 總(zong)則》

GB1094.2-2013 《電力變壓器  第2部分(fen) 溫(wen)升》

GB1094.3-2003 《電(dian)力變壓器  第3部分 絕緣水(shui)平、絕緣試驗(yan)和外絕緣空(kong)氣間隙(xi)》

GB1094.5-2003 《電(dian)力(li)變壓器  第5部(bu)分(fen) 承(cheng)受短路的能力(li)》

GB/T6451-2008 《油(you)浸(jin)式電力變壓器技術(shu)參數和要(yao)求》

四、正常使用條件

高(gao)氣溫 +40℃

熱月平均溫度 +30℃

熱年平(ping)均溫度 +20℃

低(di)氣(qi)溫 -25℃

海拔不(bu)超過 1000m

安裝環(huan)境無(wu)明顯的污穢(hui)

戶外安裝(zhuang)

五、產品型號意義

六、10kV級油浸式配電變壓器技術參數

           10kV級S13-M型平面卷鐵心(xin)無勵磁調(diao)壓配電變壓器(qi)外形(xing)示意圖

1.S11型10kV級無勵磁調壓配電變壓器技術數據表

2.S13型10kV級無勵(li)磁調壓配(pei)電變壓器(qi)技術(shu)數據表(biao)

                      10kV級(ji)S13-M型(xing)立體卷(juan)鐵(tie)心(xin)無(wu)勵磁調壓配電變壓器(qi)外形示意圖
