一、產品概述

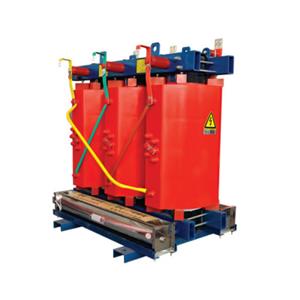

10kV三(san)相樹(shu)脂澆注絕緣干(gan)式(shi)電(dian)力變壓器根據國(guo)際電(dian)工(gong)委(wei)員(yuan)會標準(zhun)IEC60726和中華人民共(gong)和國(guo)國(guo)家標準(zhun)GB6450、GB/T10228制(zhi)造，該產品鐵芯采用優質(zhi)取向冷軋(ya)硅鋼片(pian)材料并(bing)采用五階步疊接縫新工(gong)藝(yi)，使鐵心(xin)的(de)空載性(xing)能大大提高(gao)，線圈采用Huntsman環氧樹(shu)脂真空澆注，我(wo)公司(si)生產的(de)環氧澆注干(gan)式(shi)變壓器可作為城(cheng)市電(dian)網的(de)變配(pei)電(dian)用。主要適(shi)用于高(gao)層建筑、商業中心(xin)、機場、海上鉆井(jing)平(ping)臺(tai)、船舶、隧道、大型(xing)水電(dian)站、火車站等(deng)。

二、結構特點

全斜步進接縫鐵心

鐵芯采(cai)用高(gao)導磁優質晶粒取(qu)向(xiang)冷軋硅(gui)鋼片，45°全(quan)斜(xie)步進(jin)接縫，采(cai)用方(fang)管拉板結(jie)構(gou)，心柱采(cai)用絕緣帶綁扎；表面采(cai)用樹脂涂覆以防潮防銹，有效地降低了空載(zai)損(sun)耗、空載(zai)電流(liu)和鐵心噪聲。

多層分段圓筒式高壓線圈

高壓繞(rao)(rao)組導(dao)體采用(yong)F級絕(jue)緣的(de)(de)銅導(dao)線(xian)繞(rao)(rao)制，多層分段圓筒(tong)(tong)式結(jie)構，玻璃纖(xian)維氈(zhan)填充包(bao)繞(rao)(rao)，真空狀態(1 - 3mbar)下用(yong)不加填料(liao)的(de)(de)環(huan)氧(yang)樹脂澆注，固(gu)化后形成堅固(gu)的(de)(de)圓筒(tong)(tong)形整體，機械強度(du)高，有效地抑(yi)制局部(bu)放(fang)電現(xian)象產生，局部(bu)放(fang)電量不超過5PC。

縱向氣道箔式結構低壓線圈

低壓線(xian)圈采用銅箔(bo)在自(zi)動箔(bo)繞機上(shang)繞制，氬弧保護(hu)焊，焊接精(jing)度高；預(yu)浸DMD作為層間絕緣(yuan)，內外部采用預(yu)浸玻璃(li)絲布作為絕緣(yuan)，上(shang)下(xia)端部用環氧樹脂封(feng)死，然后進固化(hua)爐整體固化(hua)，防(fang)潮性能好；

堅固美觀的保護外殼

IP20可防(fang)止直徑(jing)大(da)于12mm的(de)固體進入(ru)(ru)，可抵抗意(yi)外撞擊；IP23除具(ju)有IP20的(de)功能外，還可防(fang)止與垂直線成60o角以(yi)內的(de)水滴流入(ru)(ru)，適合戶外安裝使用；根據需求用戶可定制鋁合金、不銹鋼、冷軋鋼板材質外殼(ke)。

完善的溫度保護控制裝置

過熱保護裝(zhuang)置主要通過預(yu)埋在低壓線圈內(nei)的PT熱敏(min)電阻實現(xian)變(bian)壓器溫(wen)度檢測(ce)與控(kong)制(zhi)。溫(wen)度控(kong)制(zhi)器具(ju)有(you)巡回檢測(ce)三相繞(rao)組溫(wen)度值、顯(xian)示最熱一相繞(rao)組的溫(wen)度值、超溫(wen)報警(jing)跳閘、聲(sheng)光(guang)警(jing)示、風機(ji)啟動和關閉，并且(qie)通過RS485接口與計(ji)算(suan)機(ji)連接，可數據采集和遠(yuan)程監控(kong)。

三、執行標準

GB1094.1-1996　　電力(li)變壓(ya)器 總則

GB1094.2-1996　　電力(li)變壓器 溫升

GB1094.3-2003　　電力變壓(ya)器 絕緣(yuan)水平和絕緣(yuan)試驗

GB1094.5-2003　　電力變(bian)壓器 承(cheng)受短路能力

GB/T10228-2008　干(gan)式電(dian)力變壓器技術參數和要求

四、型號及其含義

五、使用環境條件

海(hai)拔高度：≤1000m；

高溫(wen)度：40℃；

低溫度：-25℃（戶外干式變壓器）；

高月平(ping)均(jun)溫度(du)：30℃； 高年平(ping)均(jun)溫度(du)：20℃；

周圍空(kong)氣相對濕(shi)度應(ying)(ying)低于93%，線圈(quan)表面不應(ying)(ying)出現(xian)水滴；

三(san)相變壓器的(de)三(san)相電源電壓應近似對稱；

電(dian)源電(dian)壓波(bo)形應近(jin)似于正弦波(bo)。

六、性能參數表

頻(pin)率：50或60HZ

絕緣耐熱等級：F

絕緣水(shui)平：Li75AC35AC5

SC(B)10型10kV級樹脂絕緣干式電力變壓器技術數據表

SC(B)11型10kV級樹脂絕緣干式電力變壓器技術數據表
