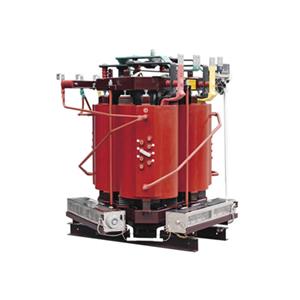

立體卷鐵心樹脂絕緣干式變壓器

2017/12/26

一、產品概述

立(li)體(ti)卷鐵(tie)心樹(shu)(shu)脂絕(jue)(jue)緣(yuan)(yuan)干(gan)式變(bian)壓(ya)器是立(li)體(ti)卷鐵(tie)心與樹(shu)(shu)脂絕(jue)(jue)緣(yuan)(yuan)干(gan)式變(bian)壓(ya)器的(de)(de)好(hao)的(de)(de)結合。本(ben)產(chan)品既具(ju)有(you)立(li)體(ti)卷鐵(tie)心，節(jie)能省材，空載損耗、空載電(dian)流(liu)低(di)、噪(zao)音低(di)的(de)(de)優點，還具(ju)有(you)樹(shu)(shu)脂絕(jue)(jue)緣(yuan)(yuan)干(gan)式變(bian)壓(ya)器電(dian)氣(qi)性能好(hao)、局部放電(dian)值低(di)、耐雷電(dian)沖擊(ji)能力強、抗短路能力強、機械強度高的(de)(de)特點。本(ben)產(chan)品是生產(chan)和使用(yong)的(de)(de)雙節(jie)能產(chan)品，其應用(yong)和推廣符合國家節(jie)能減排(pai)政策。

二、產品特點

1.立體三角形卷鐵心

采用立體三(san)(san)(san)角(jiao)形結(jie)構，將鐵心(xin)的排列方式進行了更加(jia)合理的組合，采用三(san)(san)(san)個完全相(xiang)(xiang)同的單(dan)框拼合成立體等(deng)(deng)邊(bian)三(san)(san)(san)角(jiao)形，實現產品的三(san)(san)(san)相(xiang)(xiang)鐵心(xin)磁(ci)路完全對稱(cheng)等(deng)(deng)長，確保三(san)(san)(san)相(xiang)(xiang)供電平(ping)衡，并使磁(ci)阻大大減小，激磁(ci)電流、空載損耗顯著降低。

鐵心固化(hua)采用立體三(san)角(jiao)形卷鐵心專有固化(hua)工藝，固化(hua)效果好，保證(zheng)鐵心在裝配、運(yun)輸及(ji)運(yun)行(xing)過程中不(bu)變形，從(cong)而降(jiang)低鐵心空(kong)載損耗及(ji)噪(zao)聲。

這種結構的優點是：

節(jie)能(neng)效(xiao)果顯著：立體三角形卷(juan)鐵心(xin)無接(jie)縫，即不存(cun)在高(gao)能(neng)耗區，可充分發揮優質鐵心(xin)材料(liao)高(gao)導磁特點，最大地(di)減少(shao)因接(jie)縫處形成的(de)空氣隙帶來(lai)的(de)損耗。

小型化：空(kong)間利用系(xi)數高(gao)，變壓器采用三角形結構(gou)，故體積(ji)比常規變壓器小，結構(gou)緊湊、外型美觀、占地面積(ji)小。

低噪(zao)(zao)音：由(you)于立體三角形(xing)卷鐵(tie)心(xin)是由(you)幾種梯形(xing)料(liao)帶依次卷繞(rao)而(er)成，硅鋼帶之間卷繞(rao)緊密(mi)，硅鋼帶的(de)導磁方向與鐵(tie)心(xin)的(de)磁路方向完全一致，工作(zuo)時振(zhen)動(dong)小，可以解決疊(die)鐵(tie)心(xin)因磁路不連貫而(er)發出的(de)噪(zao)(zao)音，可將噪(zao)(zao)音降低到(dao)最低限度。 ;

2.繞組

低壓線(xian)圈(quan)為箔式或圓筒式結(jie)構(gou)，且端絕(jue)緣(yuan)(yuan)(yuan)用(yong)樹(shu)(shu)脂(zhi)混(hun)料粘封，并根據變(bian)壓器容量的(de)(de)大小在線(xian)圈(quan)內層(ceng)設置能(neng)雙向(xiang)散熱的(de)(de)軸(zhou)身散熱風(feng)道。高(gao)(gao)壓線(xian)圈(quan)采用(yong)分段圓筒式結(jie)構(gou)，且整個(ge)線(xian)圈(quan)導(dao)體(ti)(ti)都被環(huan)氧樹(shu)(shu)脂(zhi)的(de)(de)固(gu)(gu)體(ti)(ti)絕(jue)緣(yuan)(yuan)(yuan)層(ceng)所包封，環(huan)氧樹(shu)(shu)脂(zhi)及固(gu)(gu)化劑(ji)選用(yong)亨斯(si)邁(mai)精細化工部（HUNTSMAN）高(gao)(gao)等級絕(jue)緣(yuan)(yuan)(yuan)材料。線(xian)圈(quan)導(dao)體(ti)(ti)與樹(shu)(shu)脂(zhi)絕(jue)緣(yuan)(yuan)(yuan)層(ceng)形成(cheng)一個(ge)完整的(de)(de)剛體(ti)(ti)，機械(xie)強度好，耐受短路的(de)(de)能(neng)力強，且環(huan)氧樹(shu)(shu)脂(zhi)的(de)(de)耐壓強度高(gao)(gao)。另(ling)外(wai)由于整個(ge)線(xian)圈(quan)導(dao)體(ti)(ti)都被環(huan)氧樹(shu)(shu)脂(zhi)的(de)(de)固(gu)(gu)體(ti)(ti)絕(jue)緣(yuan)(yuan)(yuan)層(ceng)所包封，因而不僅潮氣難于浸入，而且也完全阻斷了導(dao)體(ti)(ti)被各(ge)種有害(hai)氣體(ti)(ti)和腐(fu)蝕性(xing)化學成(cheng)份侵害(hai)的(de)(de)可能(neng)，因而其防(fang)潮與防(fang)污(wu)的(de)(de)性(xing)能(neng)特別好。

3.真空壓力澆注

高(gao)壓(ya)采(cai)用(yong)薄絕緣的澆(jiao)注結(jie)構，在真(zhen)空狀(zhuang)態下（3-5MPa）用(yong)環(huan)氧樹脂混合(he)填料澆(jiao)注而(er)成(cheng)。澆(jiao)注過程(cheng)(cheng)嚴格控制烘(hong)焙、預熱、澆(jiao)注、保真(zhen)空、卸(xie)壓(ya)、凝(ning)膠、固(gu)化、脫模等(deng)工藝過程(cheng)(cheng)控制的溫度(du)、真(zhen)空度(du)，杜絕澆(jiao)注后繞組出(chu)現氣(qi)泡、開裂等(deng)各種缺陷。

澆注的(de)樹脂混合(he)料(liao)可(ke)完全浸(jin)透到(dao)線(xian)圈的(de)各(ge)個間隙中，杜絕(jue)空隙的(de)存在(zai)，有效的(de)抑制局部放電現象(xiang)產生，局部放電量不超過(guo)10pC。

三、執行標準

我公司變(bian)壓器在(zai)設(she)計(ji)和制(zhi)造(zao)、試驗等過程中嚴格遵循如(ru)下標(biao)準[部分(fen)]：

GB 1094.1-1996 電力變壓器第(di)1部(bu)分總則

GB 1094.2-1996 電力變壓器(qi) 第(di)2部分溫升

GB 1094.3-2003 電力變壓器第3部(bu)分絕緣水平和絕緣試驗

GB 1094.5-2003 電力(li)(li)變壓器(qi) 第5部分(fen) 短路電流耐受能力(li)(li)

GB/T10228-1997 三相干式電力變壓器技術參(can)數(shu)和(he)要(yao)求

GB/T17211-1998 干式電力(li)變壓器負載導則)

GB4208-1993 外殼防護等級(IP代碼(ma))

四、型號說明
